功能
1、探针寿命测试
凸轮结构完成寿命测试。通过循环盘压探针,进行寿命测试。
盘压间隔期间完成电阻测量。
最多支持96PIN继电器测试,通过电阻仪测试电阻。
有数据和曲线分析功能。
提供单PIN多次盘压后曲线分析。
提供MAP分析,分析探针质量。
2、探针弹力电阻测试
XYZ平台测试相应的弹力和电阻。
探针PIN数量无限制。
有数据和曲线分析功能。
提供单PIN多次盘压后曲线分析。
提供MAP分析,分析探针质量。
3、探针电流测试
最多可以测试5根PIN的电流与阻力曲线。
Z平台确认测试原点(荷重或行程)。
XY平台移动到对应的PIN进行电流与阻力测量。
电流按照标准步长增加至额定电流。
电流和阻力测量按照设置的测量间隔采样。
有数据和曲线分析功能。
显著优势
设备使用PC控制实现人机交互,方便操作人员在PC上进行操作和观察测试情况。
数据采集时间最小到毫秒级,采集数据密度大,采集速度快、数据多,性能远高于其他靠人工采集数据的同类产品。
设备准确度高,功能齐全。
软件系统充分考虑人工操作简便性,减少人为操作操作带来的测试误差。
本系统测试结果都会自动生成报表,便于统计。
应用

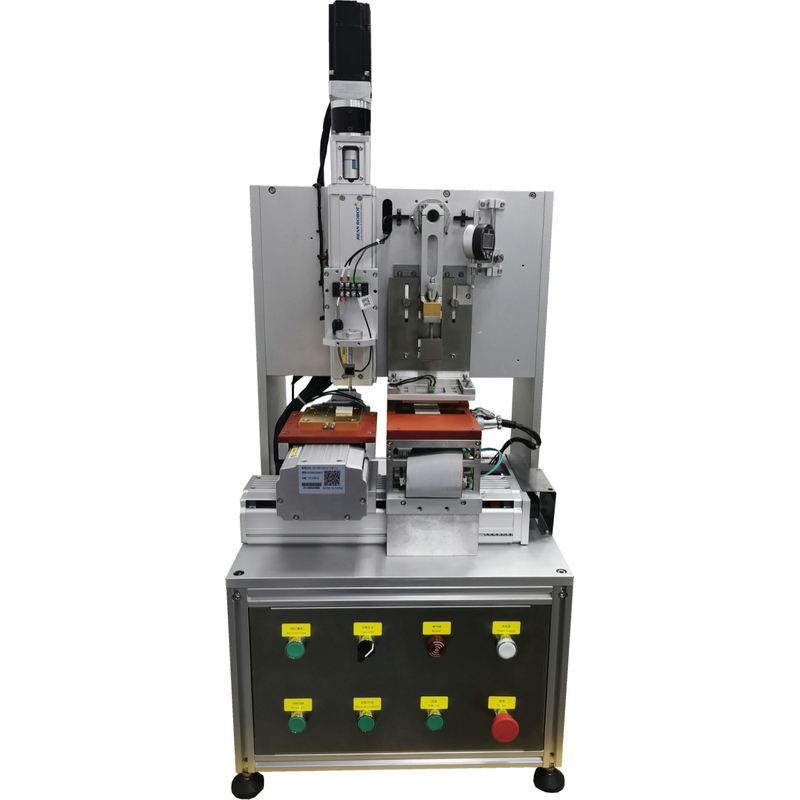

该仪器主要用于测试探针的测试,可以测试探针的寿命、探针弹力阻力(弹力及阻抗)、以及探针电流与阻力的关系等指标。
产品适用于测试探针生产厂产品质量控制,及测试探针使用厂作为来料检验的手段。
主要技术参数
项目 | 参数 | 说明 |
荷重量程 | 0~500g | |
荷重精度 | 0.2% | |
Z轴行程 | 100mm | |
Z轴精度 | 0.005 | |
X轴行程 | 160mm | |
X轴精度 | 0.01 | |
Y轴行程 | 60mm | |
Y轴精度 | 0.01 | |
寿命试验PIN数 | 32PIN | 可扩展到96PIN |
最大试验电流 | 10A | |
凸轮盘压最大速度 | 300rpm | |
32个继电器速度 | 45s | |
弹力电阻测试速度(36PIN) | 16min | 测试条件:下压0.35mm,行程原点方式。首次预压,每次检测原点 |
弹力电阻测试速度(36PIN) | 20min | 测试条件:下压0.35mm,行程原点方式。每次预压,每次检测原点 |
尺寸 | 888mm*530mm*490mm | 不包含电脑尺寸 |
电源 | AC220V,50Hz | |
功率 | 500W |
